今天给大家分享可迪尔在浙江的半导体有机废气治理项目!
发布者: 发布时间:2025-07-07



在当今科技飞速发展的时代,半导体产业作为现代信息技术产业的核心,正以前所未有的速度蓬勃发展从早期简单的半导体器件到如今高度集成化的芯片,半导体技术不断突破。然而,在半导体产业繁荣发展的背后,其生产过程中产生的废气排放问题也日益凸显,成为制约行业可持续发展的关键因素之一。


半导体制造是一个极为复杂且精密的过程,涉及光刻、刻蚀、清洗、化学气相沉积等多个关键工序,每个工序都会产生不同类型的废气。废气主要可分为有机排气、一般排气以及酸碱废气、毒性废气等。




今天可迪尔小编给大家分享一下在浙江的半导体有机废气治理项目!


半导体有机废气治理案例

半导体有机废气治理项目背景

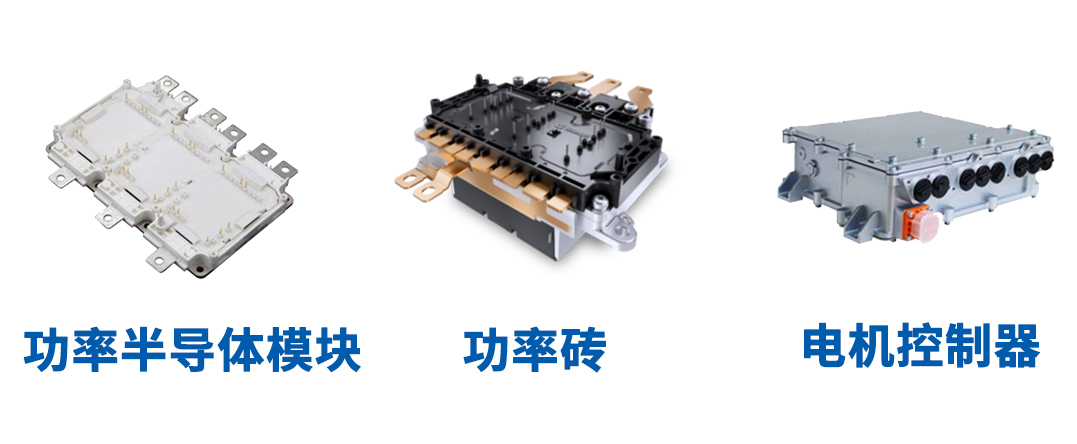

业主是一家致力于提供国产功率半导体及新能源汽车驱动解决方案的高科技公司,由于在生产过程中排放的废气难以满足环保要求。于是,特委托可迪尔对半导体有机废气进行治理。



半导体有机废气治理设计方案

有机

风量:15,000m³/h

废气成分:丙二醇甲醚醋酸酯、单乙醇胺、异丙醇

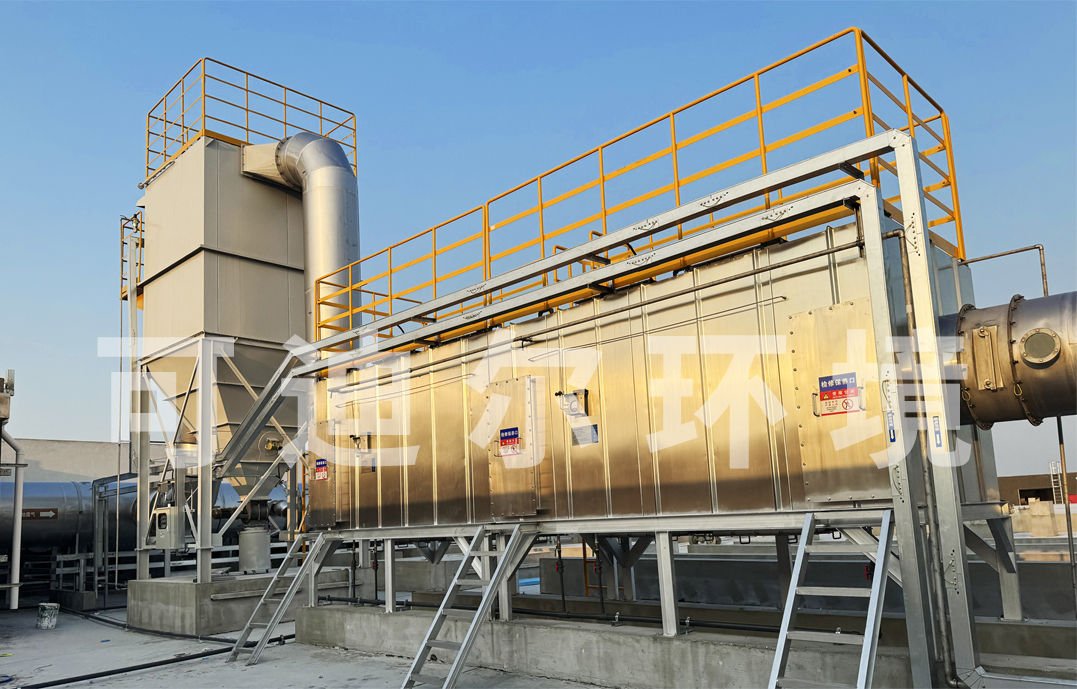

治理工艺:布袋除尘+两级活性炭

工艺路线

有机废气在风机的作用下进入处理系统,利用布袋除尘器去除废气中存在的颗粒物,再进入活性炭设备吸附废气中的有机物质,达标后排放。

一般排气

风量:20,000m³/h

该段废气无污染物成分,直接通过风机直排大气。

半导体有机废气治理项目验收

半导体有机废气治理后,排放浓度满足江苏省于2020年4月颁布的《半导体行业污染物排放标准》(DB32/3747-2020)排放要求。



半导体产业的可持续发展,离不开环保基础设施的坚实支撑。今后我们会继续努力,以专业的技术、可靠的工程和贴心的服务,助力半导体企业实现清洁生产,共筑绿色可持续的“芯”篇章!
